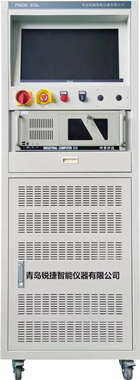

电池包自动测试系统(EOL测试设备)

RJ8100系列电池PACK自动测试系统是为锂电池PACK测试所研制的,符合电池PACK包的自动测试系统。系统采用开放式的硬件和软件架构,由主控制柜、能馈式直流电子负载、大功率可编程直流电源等构成,并提供我公司研发的高压电池内阻测试仪、直流电阻测试仪、BMS通信模拟单元、切换控制单元、安规综合测试仪等测量测试仪器和控制软件,符合电池PACK制造企业和新能源整车企业的研发测试、生产测试、品质抽查测试等基本需求和其他个性需求,提供测试解决方案。

产品简介 主要特点 技术规格 文档下载

RJ8100系列电池PACK自动测试系统是为锂电池模组、PACK测试所研制的,符合电池模组、PACK包的自动测试系统。系统采用开放式的硬件和软件架构,由主控制柜、能馈式直流电子负载、大功率可编程直流电源等构成,并提供我公司研发的高压电池内阻测试仪、直流电阻测试仪、BMS通信模拟单元、切换控制单元、安规综合测试仪等测量测试仪器和控制软件,符合电池PACK制造企业和新能源整车企业的研发测试、生产测试、品质抽查测试等基本需求和其他个性需求,提供测试解决方案。

主控制柜配置

1、BMS模拟验证模块:配置辅助电源、模拟BMS工作环境并验证BMS主要功能;

2、高压电池内阻测试仪:动态测量电池PACK的电压、内阻参数;

3、直流接地电阻测试仪:对电池PACK中接地单元进行接地电阻测试;

4、安规综合测试仪:提供接地,绝缘,交直流耐压等安规性能测试;

5、工业控制计算机:系统软件运行平台。



系统主要测试项目

1、电气安全性能测试

a、耐压功能测试

b、绝缘功能测试

c、屏蔽层接地阻抗测试

d、电位均衡测试


2、基本参数测量

a、CAN终端电阻测量

b、IO口输出检测

c、低压功耗测量

d、总电压测量

e、单体电压测量

f、单体压差测量

g、交流内阻测量

h、温度采样

i、BMS功耗测试

j、PTC性能测试

k、寄生电容测试

l、继电器控制功能


3、通讯检测

a、BMS工作状态检测

b、互锁信号检测

c、车载充电机状态模拟

d、故障状态检测

e、软硬件版本号读取


4、数据记录

a、自动生成测试报告

b、建立电池组可追溯的数据库

c、数据接入ERP管理系统、MES系统
