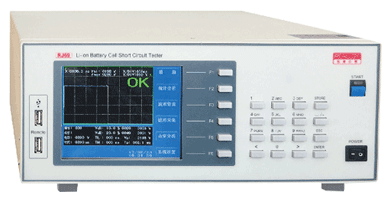

脉冲式锂电池芯测试仪

锂电池芯在卷绕或叠片过程中会不可避免的出现料尘混入,卷绕不齐,隔膜破损等问题,这些都会导致锂电池存在安全隐患,且检测困难。目前行业内的检测设备和方法不够完善,不合格品的检出率不是很理想。 RJ69XX锂电池芯短路测试仪是一款用于测电池芯的脉冲式短路测试仪器。它除了具备常规的漏电流检测功能外,还可以对电压测试波形进行全程监控,能够捕捉到瞬间跌落,可在短时间内检测出常态下很难检测出的短路和微短路电池芯不良品。 RJ69XX可以用于锂电芯、镍氢电芯、超级电容、钠离子电池等不同材料的电芯检测。 RJ69XX测试仪可用于卷绕机、叠片机、电芯装配线以及电芯注液前的(微)短路测试,可以提高产线的测试效率,适应产线测试节拍。

产品简介 主要特点 技术规格 文档下载

锂电池芯在卷绕或叠片过程中会不可避免的出现料尘混入,卷绕不齐,隔膜破损等问题,这些都会导致锂电池存在安全隐患,且检测困难。目前行业内的检测设备和方法不够完善,不合格品的检出率不是很理想。

RJ69XX锂电池芯短路测试仪是一款用于测电池芯的脉冲式短路测试仪器。它除了具备常规的漏电流检测功能外,还可以对电压测试波形进行全程监控,能够捕捉到瞬间跌落,可在短时间内检测出常态下很难检测出的短路和微短路电池芯不良品。

RJ69XX可以用于锂电芯、镍氢电芯、超级电容、钠离子电池等不同材料的电芯检测。

RJ69XX测试仪可用于卷绕机、叠片机、电芯装配线以及电芯注液前的(微)短路测试,可以提高产线的测试效率,适应产线测试节拍。

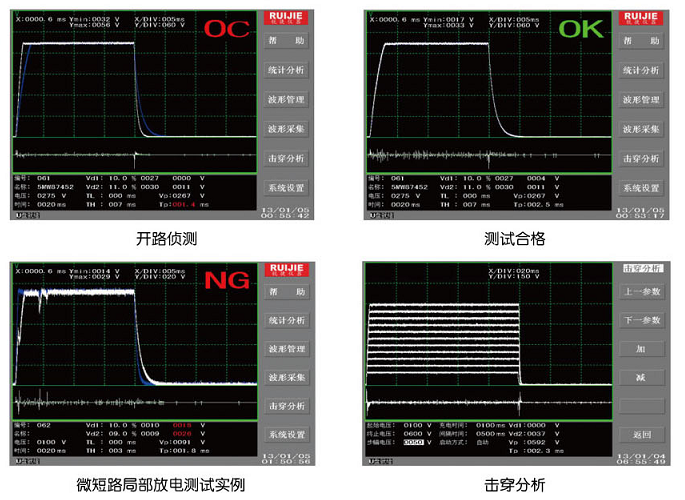

相比常规绝缘电阻类测试,脉冲波形全过程检测可识别不易察觉的局部放电;

极速充、放电,测试效率高;

击穿分析BDVD(Break Down Voltage Detect),可识别被测品的击穿电压值;

在产线上可实现自动侦测功能,被测品连接完毕后可自动进行一次测试;

提供U盘接口,可将测试数据存储至U盘;

电压跌落检测,可对升压,稳压过程中的电压跌落值进行NG判定;

可编程脉冲高电压测试,最短可设置20ms测试时间,无损检测;

50V-2000V电压设置 / 20nF-8000nF静电容量宽量程测试,适用面广;

可自动存储100组失效被测品测试波形,方便客户追溯分析不良原因;

具有绝缘电阻测试功能;

具有容值测试功能。


电压输出

范围 50V~2000V    分辨率 1V  精度 ±(1%×设置值+2V)

电芯容量

20nF~8000nF

电容测试

1nF-12000nF      分辨率1nF   精度±(0.5%+2nF)

脉冲波形测试时间

范围20ms~1000ms  分辨率1ms 精度 ±(2%×设置值+2ms)

绝缘电阻测试

50v   - 300v     2MΩ-750MΩ   (2%x测量值±2个字)

301v  -700v     2MΩ-2000MΩ  (3%x测量值±2个字)

701v  -1150v    5MΩ-3000MΩ  (4%x测量值±2个字)

1151v -2000v    10MΩ-4000MΩ (5%x测量值±2个字)

                 4001MΩ-9999MΩ    (15%x测量值)

绝缘电阻测试时间

0.1s~999.9s     精度:±(0.1%×设置值+0.1s)

放电电阻

10kΩ

液晶显示

5.6寸

测试通道

1CH/3CH

测试组数

100组

判定参数

充电时间Tp输出电压Vp跌落电压Vd绝缘电阻R,容值测试C

特殊功能

保压时间TK,自由放电时间TF可独立设置

测试模式

电压维持、自由放电

扩展功能

自动侦测、击穿分析

外部接口

标配:PLC(开关量)RS232USB存储选配:LAN接口,RS485

使用环境

0℃~40℃/20%RH~70%RH

供电电源

AC220V,50Hz



8.6kg

外观尺寸

340mm×133mm×380mm(W×H×D)不含机脚
