高精度功率分析仪

RJ3XX系列高精度功率分析仪分为RJ311 / 310 / 330 / 340 / 360,分别对应1通道、3通道、4通道和6通道,每个通道的性能指标相同,多通道在主控CPU的调控下,可以组合运算,比如实现三相测量、输入输出效率测量等。该系列功率分析仪精度高、采样快,功能多,除基本电参数测量功能外,还有谐波分析功能、积分功能、变比功能、数据存储/调出功能、通讯功能等,可应用于精度要求较高的企业质检、研发部门和第三方检测部门。

产品简介 主要特点 技术规格 文档下载

RJ3XX系列高精度功率分析仪分为RJ311 / 310 / 330 / 340 / 360,分别对应1通道、3通道、4通道和6通道,每个通道的性能指标相同,多通道在主控CPU的调控下,可以组合运算,比如实现三相测量、输入输出效率测量等。该系列功率分析仪精度高、采样快,功能多,除基本电参数测量功能外,还有谐波分析功能、积分功能、变比功能、数据存储/调出功能、通讯功能等,可应用于精度要求较高的企业质检、研发部门和第三方检测部门。

■ 输入信号带宽:DC, 0.5Hz~100kHz数码管显示;

■ 采样频率:100kS/s;

■ 基本精度:±(0.05%×显示值+0.1%×量程);

■ 电流测量:2A/5A/20A/50A 可选;

■ 具备电压、电流谐波分析功能;

■ 可显示波形和趋势图;

■ 测量数据和截屏图片可以实现U盘存储。


型号

RJ311

RJ310

RJ330

RJ340

RJ360

输入信号带宽

DC, 0.5Hz ~ 100 kHz

基本精度

±(0.05%×显示值+0.1%×量程)

DC, 0.5Hz~100 kHz

DC, 0.5Hz~100 kHz

DC, 0.1Hz~1MHz





采样频率

100 kS/s

100 kS/s

100 kS/s

100 kS/s

100 kS/s

测量通道

1

1

1,2,3

1~4

1~6

测量量程

电压(V)

15/30/60/100/150/300/600/1000   [V]

电流(A):

直接输入

2A卡:5m/10m/20m/50m/0.1/0.2/0.5/1/2 [A]

5A卡:10m/20m/50m/0.1/0.2/0.5/1/2/5 [A]

20A卡:0.5/1/2/5/10/20 [A]

20A[W]卡:5m/10m/20m/50m/0.1/0.2/0.5/1/2/5/10/20   [A]

50A卡:1/2/5/10/20/50[A]











功率(W)

2A卡:     0.1mW~440W@220V,PF=0.01~1

5A卡:     0.2mW~1.1kW@220V,PF=0.01~1

20A卡:    1.1mW~4.4kW@220V,PF=0.01~1

20A[W]卡:0.1mW~4.4kW@220V,PF=0.01~1

50A卡:      22mW~11kW@220V,   PF=0.01~1

测量精度

电压测量精度

DC               ±(0.1%×显示值+0.1%×量程)

0.5Hz≤f<45Hz   ±(0.1%×显示值+0.2%×量程)

45Hz≤f≤66Hz    ±(0.1%×显示值+0.1%×量程)

66Hz<f≤1kHz    ±(0.1%×显示值+0.2%×量程)

1kHz<f≤10kHz   ±({0.1+0.05×(f-1)}%×显示值+0.2%×量程)

10kHz<f≤100kHz ±({0.5+0.04×(f-10)}%×显示值+0.3%×量程)

电流测量精度

DC               ±(0.1%×显示值+0.1%×量程)

0.5Hz≤f<45Hz   ±(0.1%×显示值+0.2%×量程)

45Hz≤f≤66Hz    ±(0.1%×显示值+0.1%×量程)

66Hz<f≤1kHz    ±(0.1%×显示值+0.2%×量程)

1kHz<f≤10kHz   ±((0.1×f)%显示值+0.2%×量程)

10kHz<f≤100kHz ±({1+0.08×(f-10)}%×显示值+0.3%×量程)

功率测量精度

DC               ±(0.1%×显示值+0.1%×量程)

0.5Hz≤f<45Hz   ±(0.3%×显示值+0.2%×量程)

45Hz≤f≤66Hz    ±(0.1%×显示值+0.1%×量程)

66Hz<f≤1kHz    ±(0.2%×显示值+0.2%×量程)

1kHz<f≤10kHz   ±({0.2+0.1×(f-1)}%×显示值+0.2%×量程)

10kHz<f≤50kHz  ±({0.2+0.1×(f-1)}%×显示值+0.3%×量程)

50kHz<f≤100kHz ±({5.1+0.18×(f-50)}%×显示值+0.3%×量程)

测量功能

谐波分析

波形显示

自定义量程跳转

线路频率滤波

OFF、500Hz、5.5kHz







测量参数

主要测量参数

电压有效值Urms、直流电压Udc、交流电压Uac、电流有效值Irms、直流电流Idc、交流电流Iac、有功功率P、无功功率Q、视在功率S、功率因数PF、相位角φ、电压频率fU、电流频率fI、正负峰值电压U+pk/U-pk、正负峰值电流I+pk/I-pk、电压峰值因数CfU、电流峰值因数CfI、电能WP、电流积分q、积分时间、平均有功功率AVP、平均电流AVI

同时测量

RMS/DC/AC



显示

显示屏

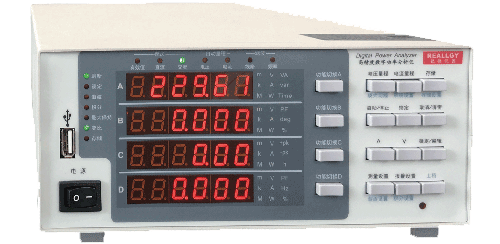

4行LED数码管

高亮显示

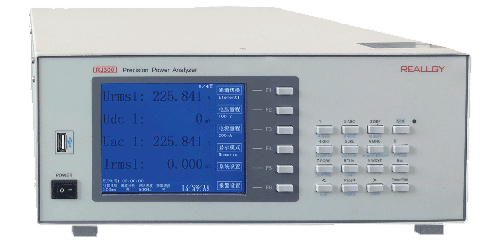

5.6英寸彩色液晶显示屏

显示格式

数值

数值,波形,趋势,棒图

数据更新周期

100m/200m/500m/1/2/5[S]

其它指标

接口

RS232(标配), RS485/USB/GP-IB/LAN(选配)

移动存储器

USB

USB

USB

USB

使用环境

0℃~40℃/20%RH~70%RH

供电电源

AC220V,50Hz

重量

3kg

3kg

5kg

6kg

8kg

外观尺寸

(W×H×D)mm

213×88×420

340×133×505

432×133

×505
