首页>产品展示>电池测试>电池直流内阻测试仪

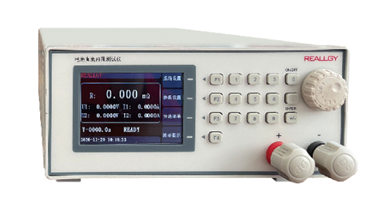

电池直流内阻测试仪

RJ3501电池直流内阻测试仪,针对电池放电过程中复杂的内阻组成,在电池放电工作中测试其动态直流内阻值。面对日益增长的电池组内阻测试需求,提供了内部直流电阻(DCR)和电池拉载电压(LOAD-V)的测试解决方案。

产品简介 主要特点 技术规格 文档下载

RJ3501电池直流内阻测试仪,针对电池放电过程中复杂的内阻组成,在电池放电工作中测试其动态直流内阻值。面对日益增长的电池组内阻测试需求,提供了内部直流电阻(DCR)和电池拉载电压(LOAD-V)的测试解决方案。

内阻测量采用可补偿四线制,其分辨率可达1μΩ,保证了测量的准确性。

拉载电流、拉载时间及判定时间灵活可设,试用于不同放电特性电池不同测试条件的设置。


最大可支持240A放电测试,满足大多数单体电池的直流内阻测试需求;

直流内阻DCR和多条件拉载电压(load voltage)测试及分选功能,适合于产线测试;

测试过程波形曲线分析,适用于电池产品开发过程测试;

电流/电压分辨率高,抗干扰能力强。


   号

RJ3501-30

RJ3501-60

RJ3501-120

RJ3501-240

电流量程

30A

60A

120A

240A

分辨率

0.1mA

电流精度

±(0.05% x设置值+0.05% x量程)

电压量程

0-15V

分辨率

0.1mV

电压精度

±(0.05% x读数值+0.02% x量程)

内阻量程

0-999.99mΩ

分辨率

0.001mΩ

补偿功能

可选择开关

外部接口

RS232,RS485(选配)

外部触发

TRIG

液晶显示

3.5英寸

使用环境

0℃~40℃/20%RH~70%RH

供电电源

AC220V±10%,50Hz

整机尺寸

213mmx88mmx350mm(W x H x D)

213mmx88mmx350mm(W x H x D)

213mmx88mmx450mm(W x H x D)

418mmx88mmx450mm(W x H x D)

   量

5kg

7kg

8kg

16kg
