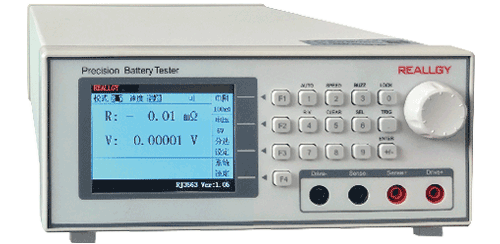

电池内阻测试仪

RJ3563系列电池内阻测试仪面向日益增长的电池组内阻测试需求,提供了内部电阻(IR)和电池电压(OCV)的测试解决方案。最高可测试 1500V 的电池组,覆盖了绝大多数的电池及电池组测试,内阻测量采用四线制,其分辨率更是低至0.1μΩ,保证了测量的准确性。

产品简介 主要特点 技术规格 文档下载

RJ3563系列电池内阻测试仪面向日益增长的电池组内阻测试需求,提供了内部电阻(ACIR)和电池电压(OCV)的测试解决方案。最高可测试 1500V 的电池组,覆盖了绝大多数的电池及电池组测试,内阻测量采用四线制,其分辨率更是低至0.1μΩ,保证了测量的准确性。


n能够测量高达1500V 的高电压电池组(RJ3563D)

n高速采样测试,最小相应时间为50ms,适合于产线高速分选;

n电阻/电压分辨率高,抗干扰能力强;

n支持文件系统和U盘导出。

型号选择

型号

内阻范围

电压范围

内阻最大读数

电压最大读数

RJ3563

0.1uΩ3kΩ

0.01mV60V

31,000

60.0000

RJ3563A

0.1uΩ3kΩ

0.01mV300V

31,000

300.000

RJ3563B

0.1uΩ3kΩ

0.01mV800V

31,000

800.000

RJ3563C

0.1uΩ3kΩ

0.01mV1000V

31,000

1000.00

RJ3563D

0.01mΩ3kΩ

0.01mV1500V

31,000

1500.00





功能

技术指标

内阻测量

量程

1

(RJ3563D无此档位)

10mΩ

(RJ3563D无此档位)

100mΩ

1Ω

1

100Ω

1

最大显示值

3.1mΩ

31mΩ

310mΩ

3.1Ω

31Ω

310Ω

3100Ω

分辨率

0.0001mΩ

0.001mΩ

0.01mΩ

0.0001Ω

0.001Ω

0.01Ω

0.1Ω

测试电流

100mA

10mA

1mA

100μA

10μA

测试频率

1kHz±0.2Hz

精度

±(0.5%f.s.+10dgt.)

±(0.5%f.s.+5dgt.)

温度系数

±(0.05%f.s.+1dgt.)/℃

电压测量

量程

6V

60V

300V

(RJ3563A)

800V

(RJ3563B)

1000V

(RJ3563C)

1500V

(RJ3563D)

最大读数

6.00000

60.0000

300.000V

800.000V

1000.00V

1500.00V

分辨率

0.00001V

0.0001V

0.001V

0.001V

0.01V

0.01V

精度

±(0.01%rdg.+4dgt.)

±(0.05%f.s.+4dgt.)

温度系数

±(0.001%f.s.+0.5dgt.)/℃

采样时间

超快

快速

中速

慢速

50ms

100ms

250ms

500ms

30组记录,4档分选

内部触发、手动/通讯触发、外部触发

外部接口

RS232RS485Handler(PLC)USB



3kg

外观尺寸

213mm x 88mm x 395mm W×H×D不含机脚,机脚高度15mm

供电电源

AC220V±10%50/60Hz20VA




备注:功能参数可能有变更,恕不另行通知,以签订合同技术协议为准。
